Gemischte Schaltung

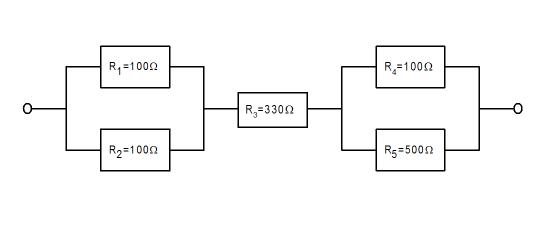

Berechne in der gemischten Schaltung den Gesamtwiderstand RG, die Stromstärke I0 und alle Teilspannungen und Teilströme. Gegeben sind die einzelnen Widerstände und die Gesamtspannung U0 = 10V.
Bei der grundlegenden Struktur handelt es sich um eine:
| gesamt |
RE1 |
1 |
2 |
3 |
RE2 |
4 |
5 |
|
| U[V] |
10 |
|
|
|
|
|
|
|
| I [A] |
|
|
|
|
|
|
|
|
| R [Ohm] |
|
|
100 |
100 |
330 |
|
100 |
500 |
